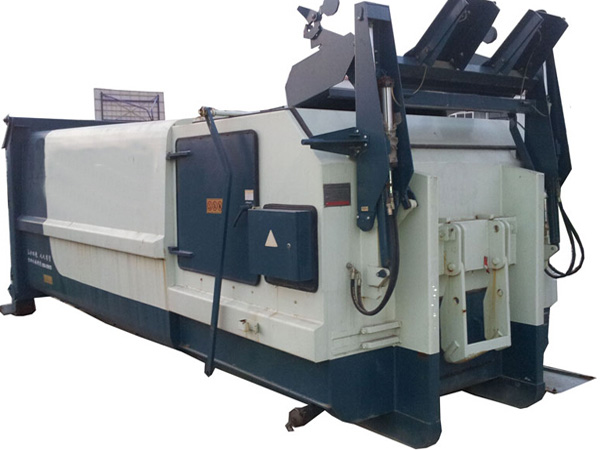

TBSY移動式水平壓縮垃圾中轉設備將垃圾的卸（出）料、壓縮、儲存集合在一起，采用壓縮和存儲一體的結構，整體看上去就是一個大型的箱體，壓縮垃圾產生的污水經排污管道直接流入污水井內，然后排到城市污水管網。整個設備僅僅需要一個車位大小的位置，機動性強，可以隨時移動位置。它是一種符合國家對生活垃圾處理要求的全新概念的城市生活垃圾收集設備，其主要特點占地面積小，移動方便，對周圍環境起不到任何污染。
|
型號 名稱 |
TBSY-12/60 |
TBSY-17/60 |
TBSY-21/60 |
||
|
外形參數 |
總長(mm) |
翻轉完全放下 |
5250 |
6550 |
7650 |
|
翻轉完全收起 |
3640 |
5240 |
5940 |
||
|
總寬(mm) |
2550 |
2550 |
2550 |
||
|
總高(mm) |
翻轉完全放下 |
2355 |
2355 |
2355 |
|
|
翻轉完全收起 |
2470 |
2470 |
2470 |
||
|
壓機參數 |
壓縮腔長度(mm) |
745 |
745 |
745 |
|
|
壓縮腔寬度(mm) |
1900 |
1900 |
1900 |
||
|
壓縮腔高度(mm) |
750 |
750 |
750 |
||
|
壓縮腔容積(m3) |
1.05 |
1.05 |
1.05 |
||
|
重量參數 |
自重(t) |
5.７ |
５.８ |
6.２ |
|
|
最大承載重量(t) |
10.5 |
11.9 |
14 |
||
|
性能 參數（主） |
理論壓縮能力（m3/h） |
≥82 |
≥82 |
≥82 |
|
|
壓實密度（kg/m3） |
≥650 |
≥650 |
≥650 |
||
|
壓縮行程(mm) |
1165 |
1165 |
1165 |
||
|
壓縮循環時間(S) |
35-45 |
35-45 |
35-45 |
||
|
填料器容積(m3) |
1.3 |
1.3 |
1.3 |
||
|
系統壓力（MPa） |
16 |
16 |
16 |
||
|
系統流量（l/min） |
17 |
17 |
17 |
||
|
推頭油缸推力(N) |
≥250000 |
≥250000 |
≥250000 |
||
|
電源電壓（VAC） |
380 |
380 |
380 |
||
|
功率（KW） |
5.5 |
5.5 |
5.5 |
||
|
正常作業實際綜合處理能力（t/h） |
≥9.5 |
≥9.5 |
≥9.5 |
||
|
垃圾集裝箱容積(m3) |
15 |
17 |
20 |
||
|
翻轉循環時間(S) |
30---40（速度可調） |
||||
|
填料器投料口寬度(mm) |
1740 |
||||
|
最大工作壓力（MPa） |
18 |
||||
|
系統噪音（dB(A)） |
≤70 |
||||
|
翻轉油缸推力(KN) |
≥10000 |
||||
|
電控電壓（VDC） |
24 |
||||
|
環境溫度（℃） |
-15---40 |
||||
|
性能 參數 （尾門） |
系統壓力（MPa） |
10 |
|||
|
系統流量（l/min） |
5 |
||||
|
電源接口 |
勾臂車車載電源 |
||||
|
功率（KW） |
0.8 |
||||
|
電源電壓（VDC） |
24 |
||||
|
尾門啟閉時間(S) |
40-75 |
||||
|
主要配置信息 |
主系統電機 |
5.5KW |
|||
|
控制閥組 |
電磁換向閥，疊加溢流閥，單向節流閥等/日本油研（可選配同等規格的合資油研閥組） |
||||
|
液壓系統管路 |
1.采用國際通用DIN24°標準 2.硬管采用精密無縫光亮管（硬管與管接頭采用非焊接式聯接） |
||||
|
無線遙控裝置 |
臺灣進口遙控裝置，可在30米范圍內任意角度 操作有效（此裝置可根據用戶需要選裝。） |
||||
車廂可卸式垃圾車技術參數表
|
項 目 |
型 號 |
|
|
底盤型號 |
重汽 |
|
|
尺寸參數 |
外形尺寸（長×寬×高）㎜ |
7300×2490×3000 |
|
輪距（前/后） ㎜ |
1880/1860 |
|
|
前懸/后懸 ㎜ |
1430/1370 |
|
|
軸距 ㎜ |
4500 |
|
|
接近角/離去角 （°） |
20/19 |
|
|
最小離地間隙 ㎜ |
248 |
|
|
最小轉彎直徑 m |
19 |
|
|
最大爬坡度 （%） |
37 |
|
|
質量參數 |
整備質量 ㎏ |
7740 |
|
前軸空載負荷 ㎏ |
3800 |
|
|
后軸空載負荷 ㎏ |
3940 |
|
|
前軸滿載負荷 ㎏ |
6000 |
|
|
后軸滿載負荷 ㎏ |
10000 |
|
|
最大總質量 ㎏ |
16000 |
|
|
性能參數 |
額定乘員 （人） |
3 |
|
最高車速 （km/h） |
90 |
|
|
鉤起能力 （T） |
14 |
|
|
最大傾斜角 （°） |
50 |
|
|
液壓系統額定壓力（MPa） |
17 |
|
|
發 動 機 |
型號 |
重汽R50 |
|
額定功率 kW/(r/min) |
136/2500 |
|
|
最大扭矩 Nm/(r/min) |
700/1400 |
|
